文章簡(jiǎn)介

資源回收是未來(lái)污水處理技術(shù)的發(fā)展方向，而剩余污泥逐漸被視為資源物質(zhì)的載體。來(lái)自于微生物細(xì)胞自溶、細(xì)胞分泌物以及細(xì)胞表面脫落的胞外聚合物（EPS）占污泥干重的10～40%，主要由多糖、蛋白質(zhì)、腐殖質(zhì)、核酸、DNA等物質(zhì)構(gòu)成，可作為重金屬吸附劑、防火材料、土壤改良劑、生物絮凝劑等，具有極高的附加值。同時(shí)，脫去EPS后剩余污泥的濃縮脫水性能亦增強(qiáng)，為污泥減量、焚燒等后續(xù)處理處置減負(fù)。因此，從剩余污泥中回收EPS具有重要的現(xiàn)實(shí)意義和廣闊的應(yīng)用前景。

重金屬離子（HMI）通過(guò)污、廢水排放、大氣沉積、雨水侵蝕等方式進(jìn)入水生環(huán)境，抑制微生物生長(zhǎng)，直接或間接危害人類健康，已成為水環(huán)境中關(guān)鍵的污染物。吸附法是去除水溶液中HMI的主要方法，而EPS類似于腐殖酸、高分子物質(zhì)和生物材料等吸附劑，在吸附HMI方面具有巨大潛力。通過(guò)靜電吸引、絡(luò)合、離子交換、表面沉淀等作用，EPS對(duì)水溶液中的HMI，如Pb²⁺、Cd²⁺和Cu²⁺具有強(qiáng)大的吸附能力。EPS吸附劑的開發(fā)與利用，有望替代商業(yè)吸附劑，實(shí)現(xiàn)污泥資源物質(zhì)的高值利用。盡管EPS對(duì)HMIs具有很高的吸附性能，但是吸附了HMIs的EPS為膠態(tài)物質(zhì)，從水溶液中分離困難。分離過(guò)程不僅增加額外的成本，而且可能帶來(lái)二次污染。高分子物質(zhì)（如多糖、蛋白質(zhì)、溶解的有機(jī)物等）可以通過(guò)超濾（UF）進(jìn)行有效分離，但是，離子尺寸的HMIs無(wú)法通過(guò)超濾膜截留去除。利用HMIs易被吸附在高分子物質(zhì)上的特性，膠體或聚合物增強(qiáng)型超濾工藝（吸附型超濾工藝）已用污水中HMIs的去除，不同于傳統(tǒng)吸附過(guò)程，吸附型超濾無(wú)需額外的末端處理，即可同步實(shí)現(xiàn)吸附與分離。

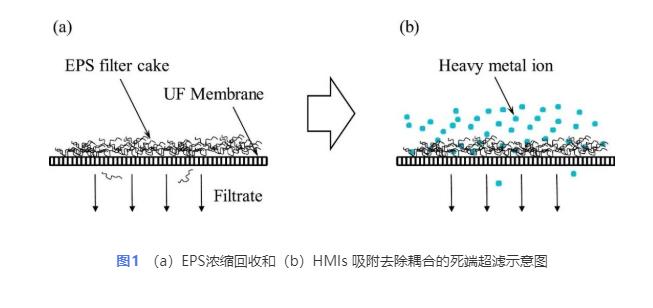

基于此，研究提出一種耦合EPS回收和HMIs吸附的死端超濾新技術(shù)（EPS-UF），如圖1所示，首先通過(guò)超濾濃縮回收EPS，待濃縮完成后再原位利用截留回收于超濾膜上的EPS，過(guò)濾吸附去除污、廢水中的HMIs。利用EPS-UF技術(shù)可同步實(shí)現(xiàn)EPS濃縮回收與HMIs去除，相關(guān)成果于2020年4月發(fā)表在《Journal of Membrane Science》雜志，相關(guān)技術(shù)已獲國(guó)家發(fā)明專利授權(quán)（專利號(hào)：ZL201811549284.4），詳細(xì)內(nèi)容還可參考學(xué)術(shù)專著《污水中高分子物質(zhì)的回收》（化學(xué)工業(yè)出版社，2021.10）。

EPS濾餅和HMIs的相互作用

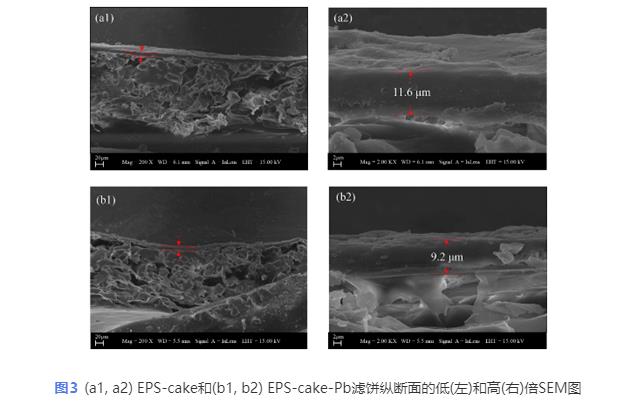

• EPS溶液超濾濃縮形成的濾餅（EPS-cake）和其吸附Pb²⁺后的產(chǎn)物（EPS-cake-Pb）的縱斷面SEM圖像（圖3），表明其厚度分別約為11.6 μm和9.2 μm，即膜表面上的EPS-cake-Pb濾餅更薄，這是因?yàn)镋PS-cake濾餅與HMIs相互作用導(dǎo)致濾餅結(jié)構(gòu)變化或重新排列。

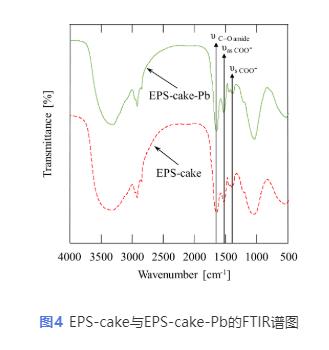

• EPS-cake和EPS-cake-Pb的FTIR光譜圖（圖4）中均顯示了多糖、蛋白質(zhì)、脂質(zhì)和核酸中的典型官能團(tuán)，表明Pb²⁺沒有改變EPS中的分子結(jié)構(gòu)。對(duì)于EPS-cake-Pb，COO-的反對(duì)稱伸縮振動(dòng)峰（vascoo-）與對(duì)稱拉伸振動(dòng)峰（vscoo-）之間的距離變大，表明EPS中羧酸根以架橋形式與重金屬離子作用。

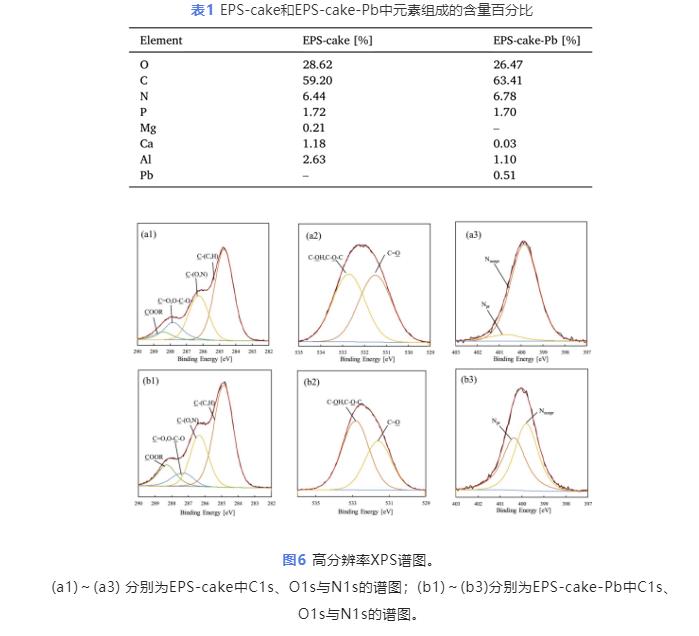

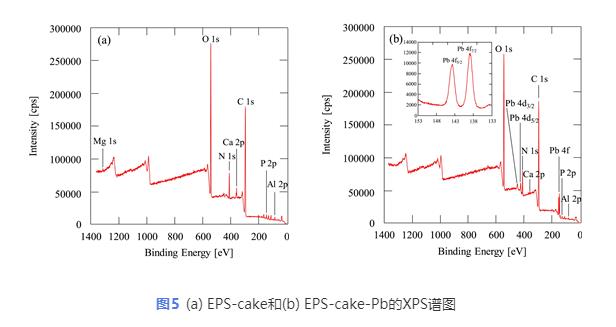

• EPS濾餅吸附Pb²⁺的機(jī)理，主要包括靜電作用、絡(luò)合作用、離子交換作用、表面沉淀等；XPS分析結(jié)果（圖5）及由此獲得的原子含量相對(duì)百分比（表1），表明Pb²⁺對(duì)EPS的親和力比Ca²⁺、Mg²⁺和Al³⁺高。

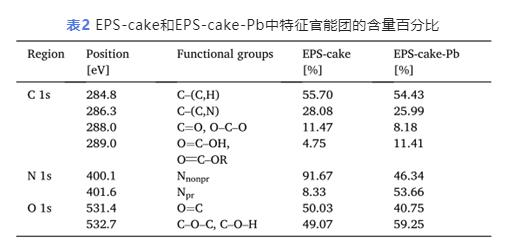

• 高分辨率XPS掃描圖（圖6）獲得的主要官能團(tuán)含量（表2），表明羧酸鹽和糖醛酸中羧基或酯基通過(guò)離子交換或絡(luò)合作用與HMIs結(jié)合，以及EPS中蛋白質(zhì)的酰胺和氨基基團(tuán)通過(guò)絡(luò)合作用與Pb²⁺結(jié)合。

Pb²⁺和EPS濃度的影響?

• Pb²⁺的去除率是HMIs初始濃度Ci0的函數(shù)，隨Pb²⁺濃度的增加和過(guò)濾的進(jìn)行，Pb²⁺的去除率降低；然而，當(dāng)Pb²⁺濃度為10 μmol·L-1時(shí)，隨過(guò)濾的進(jìn)行，Pb2+的去除率保持在90%以上（圖7）。

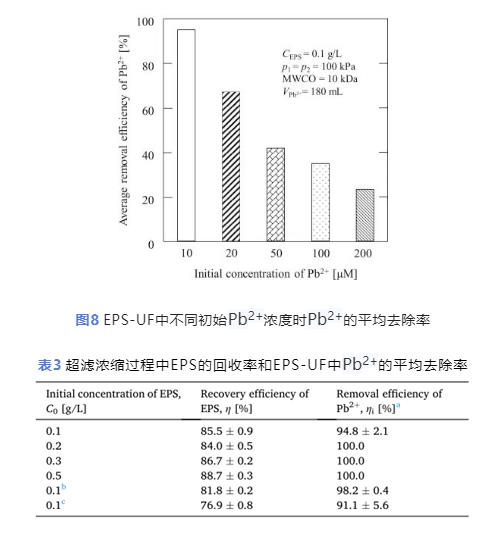

• 隨Pb²⁺初始濃度的增加，Pb²⁺的平均去除率降低，但10 μmol·L-1時(shí)高達(dá)94.8%（圖8）。

• Pb²⁺初始濃度一定時(shí)Pb²⁺的平均去除率隨EPS濃度的增加而增加，當(dāng)EPS濃度大于0.1 g·L-1時(shí)EPS的回收率高于84.0%，Pb²⁺的平均去除率高于94.8%（表3）。

• EPS濾餅層中吸附的HMIs的容量隨過(guò)濾進(jìn)行不斷增加，直至達(dá)到吸附飽和，但是表現(xiàn)為上凸的關(guān)系曲線，即增加速率下降（圖9）。這是因?yàn)镋PS濾餅中的吸附位點(diǎn)數(shù)量是一定的，較高的Pb²⁺初始濃度則相應(yīng)的絕對(duì)去除率較低。

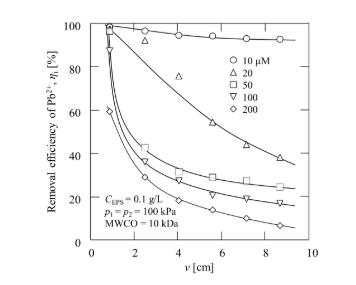

圖7 EPS-UF過(guò)程中隨過(guò)濾進(jìn)行Pb²⁺的去除率。ηi為Pb²⁺的去除率，CEPS為濃縮回收EPS溶液濃度，p1、p2分別為EPS濃縮回收階段、HMI去除階段的過(guò)濾壓力，v為單位過(guò)濾面積上濾過(guò)的液體體積。

aηi= 100.0%，表示濾液中Pb²⁺濃度低于ICP的檢出限

b添加4 mM Ca²⁺

c添加0.1 g/L硅藻土

過(guò)濾壓力的影響

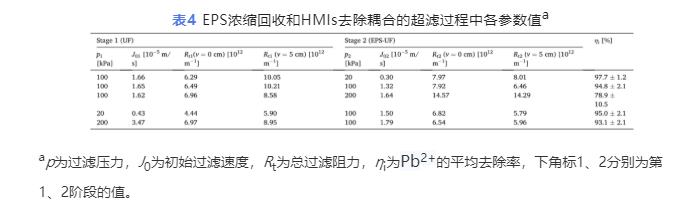

一般地，增加過(guò)濾壓力可提高過(guò)濾速度，討論各種過(guò)濾壓力下EPS超濾濃縮回收和EPS-UF對(duì)HMIs的去除，如表4所示。當(dāng)EPS超濾濃縮回收（第一階段）時(shí)，雖然低過(guò)濾壓力p1時(shí)初始過(guò)濾速率小，但第一階段的過(guò)濾阻抗（Rt1）亦低；由于EPS濾餅的高可壓縮性，隨著過(guò)濾進(jìn)行而Rt1值升高。EPS-UF對(duì)HMIs的去除過(guò)程（第二階段），因EPS濾餅的可壓縮性高，增加過(guò)濾壓力p2至200 kPa并不能提高過(guò)濾速度，并且Pb2+的去除率顯著下降（僅78.9%）。這可能是因?yàn)镋PS和Pb2+之間的相互作用改變了EPS濾餅的結(jié)構(gòu)和成分（圖3）。值得注意的是，由于過(guò)濾過(guò)程中HMIs與EPS濾餅中金屬離子的離子交換作用，造成EPS濾餅結(jié)構(gòu)的變化，即出現(xiàn)隨過(guò)濾的進(jìn)行，第二階段的過(guò)濾阻抗（Rt2）反而降低。

膜污染緩解策略

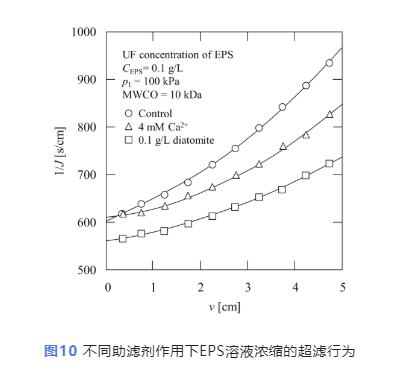

• 如圖10所示，Ca²⁺作用時(shí)EPS濃縮回收過(guò)程（第一階段）的過(guò)濾阻抗減小，而硅藻土助濾劑作用時(shí)過(guò)濾阻抗進(jìn)一步降低。

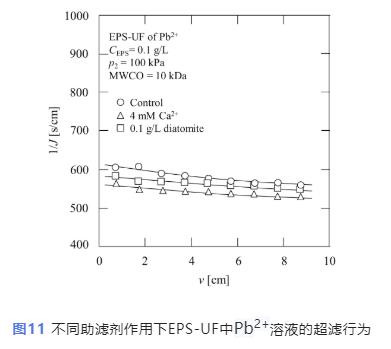

• 無(wú)添加劑時(shí)的過(guò)濾速度低于Ca²⁺和硅藻土助濾劑作用時(shí)，表明Ca²⁺或硅藻土的作用不僅可降低第一階段的過(guò)濾阻抗，也可以降低第二階段的過(guò)濾阻抗（圖11）。

• Ca²⁺或硅藻土作用不僅可以減小過(guò)濾阻抗，并且對(duì)第一階段的EPS回收率與第二階段的Pb²⁺去除率的影響?。ū?）。因此，硅藻土助濾劑和Ca²⁺可用于超濾濃縮EPS時(shí)改變膜表面形成的濾餅結(jié)構(gòu)，使濾餅更疏松，從而控制膜結(jié)垢并降低過(guò)濾阻抗。

EPS-UF去除各種HMIs

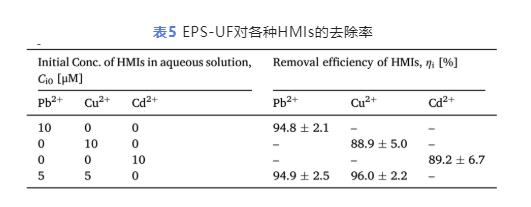

實(shí)際的工業(yè)廢水中通常含有各種HMIs。EPS超濾濃縮回收后，討論EPS-UF過(guò)程對(duì)Pb2+、Cu2+和Cd2+的單一金屬離子溶液以及由Pb2+和Cu2+構(gòu)成的二元金屬離子溶液的去除效果，如表5所示。EPS-UF過(guò)程可有效去除廢水中各種HMIs，去除率均高于88.8%。由于EPS中含有多糖、蛋白質(zhì)、腐殖質(zhì)、核酸和DNA等多種物質(zhì)，造成EPS濾餅與HMIs之間的相互作用機(jī)理極為復(fù)雜，亟待進(jìn)一步揭示EPS-UF中各種HMIs的去除機(jī)制。

結(jié)語(yǔ)

本研究提出了一種新穎的胞外聚合物（EPS）濃縮回收與重金屬離子（HMIs）去除耦合的超濾技術(shù)（EPS-UF）。從剩余污泥中回收的EPS的吸附性能可與商業(yè)吸附劑媲美，作為HMIs吸附劑具有極大的回收價(jià)值。較Ca²⁺、Mg²⁺和Al³⁺，Pb²⁺對(duì)EPS具有更高的親和力；EPS-UF對(duì)Pb²⁺的去除，主要源于EPS濾餅對(duì)Pb²⁺的吸附。EPS中羧酸鹽和糖醛酸的羧基或酯基，通過(guò)離子交換或絡(luò)合作用與HMIs結(jié)合。EPS濾餅吸附Pb²⁺后，EPS中多糖、腐殖質(zhì)、核酸和DNA等的主要特征基團(tuán)保持不變，然而，因蛋白質(zhì)中的酰胺基和氨基通過(guò)絡(luò)合作用與Pb²⁺結(jié)合，生成了更多的復(fù)雜蛋白質(zhì)。EPS超濾濃縮形成濾餅后，EPS-UF可以有效去除HMIs；0.1 g·L-1EPS溶液濃縮回收、10 μMPb²⁺溶液去除時(shí)，Pb²⁺的去除率達(dá)90％以上。EPS超濾濃縮階段（第一階段），盡管低壓力時(shí)初始過(guò)濾速率小，但過(guò)濾阻抗亦低；EPS-UF去除HMIs過(guò)程（第二階段）中，由于EPS濾餅的高可壓縮性，較高的過(guò)濾壓力（如200 kPa）下并不能提高過(guò)濾速度，而且Pb²⁺的去除率顯著下降（僅78.9％），這是由于EPS和Pb2+的相互作用導(dǎo)致EPS濾餅的結(jié)構(gòu)和成分變化。有趣的是，EPS-UF過(guò)程中隨過(guò)濾的進(jìn)行，因?yàn)V餅結(jié)構(gòu)與成分不斷變化，造成過(guò)濾阻抗不斷降低。Ca²⁺和硅藻土助濾劑均可以減輕過(guò)濾阻抗，因Pb²⁺吸附后Ca²⁺可從EPS-Ca-cake中完全釋放出來(lái)，且對(duì)EPS中特征官能團(tuán)影響小，故建議采用Ca2+控制膜污染。EPS-UF過(guò)程可有效去除廢水中Pb²⁺、Cu²⁺和Cd²⁺，去除率均高于88.8%。

---

以上是小編收集整理的胞外聚合物回收與重金屬離子去除耦合的超濾技術(shù)部分內(nèi)容來(lái)自網(wǎng)絡(luò)，如有侵權(quán)請(qǐng)聯(lián)系刪除：153045535@qq.com;
本文地址：http://m.9987av.com/shuichuli/1055.html

---
